威凯EP420产品特点:
1.增韧型双组份环氧树脂结构胶,不含甲醛,无 VOC;
2.常温固化,操作时间,易刮胶;
3.固化后有极佳的韧性、极高的粘接强度;
4.固化物耐酸碱性能好,防潮防水、防油防尘性能佳,耐湿热和大气老化;
5.固化物具有良好的绝缘、抗压、粘接强度高等电气及物理特性!
使用范围:
适用于金属、玻璃、陶瓷、木材、复合材料、碳纤制品、工程塑料等硬质材料的粘接与互粘。

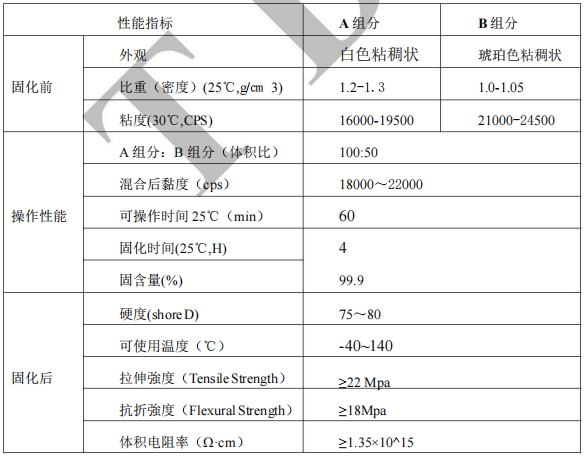

技术参数:
延伸阅读:
关键词:dp420胶水说明书、使用方法、注意事项
结构:
产品概述
dp420胶水是一种高性能环氧树脂胶,专为金属、陶瓷、玻璃等材料的粘接设计。
主要成分:环氧树脂、固化剂、填料,比例通常为1:1混合。
使用步骤
步骤1:表面处理
清洁粘接面,去除油污、灰尘(建议使用丙酮或酒精擦拭)。
步骤2:混合胶水
按比例混合A/B组分,搅拌至颜色均匀(约2分钟)。
步骤3:涂胶与固化
涂胶后加压固定,常温下24小时初步固化,72小时达最大强度。
注意事项
避免接触皮肤,需佩戴手套操作。
未固化胶水可用丙酮擦拭,固化后需机械去除。
常见问题
胶水混合后变稠怎么办?
可能因温度过高导致,建议在25℃以下环境操作。
关键词:dp420胶水固化时间、加速固化方法
核心内容:
标准固化条件
初固时间:4-6小时
完全固化:72小时
常温(25℃)下:
温度对固化的影响
低温环境(10℃):固化时间延长至120小时以上。
高温加速(80℃):通过烘箱加热,1小时内完成固化。
实操建议
需快速固化时,可采用阶梯升温法:先40℃预热30分钟,再升至80℃保持30分钟。
关键词:dp420胶水使用温度、耐温性
数据对比:
温度范围 | 性能表现 |
---|---|
-50℃~120℃ | 保持80%以上强度 |
120℃~150℃ | 强度下降至50%,短期可用 |
>150℃ | 胶层碳化,完全失效 |
应用场景:
汽车引擎舱部件(长期耐温≤120℃)
电子元器件封装(需避免持续高温)
关键词:dp420和dp460区别、环氧胶选择
对比表格:
参数 | dp420 | dp460 |
---|---|---|
粘度 | 中等(4000cps) | 高(12000cps) |
固化时间 | 24小时(25℃) | 8小时(25℃) |
抗拉强度 | 28MPa | 35MPa |
耐温性 | -50~120℃ | -60~150℃ |
适用场景 | 通用粘接 | 高强度结构粘接 |
选购建议:
需快速固化选dp460,复杂缝隙填充选dp420。
关键词:dp420胶水溶解、去除方法
解决方案:
未固化胶水:丙酮浸泡擦拭。
已固化胶层:
物理法:砂纸打磨或刀片刮除。
化学法:二氯甲烷加热软化(需通风环境)。
警告:
避免使用强酸强碱,可能腐蚀基材!
关键词:dp420NS、耐高温胶水
核心卖点:
耐温提升至180℃(普通版为120℃),适用于航空航天高温环境。
添加硅微粉填料,抗老化性能增强。
关键词:dp420胶水固化硬度、硬度测试
数据参考:
肖氏硬度:D级85(与硬质塑料相当)。
影响因素:
混合比例偏差→硬度下降30%
固化温度不足→硬度仅为标准值60%
关键词:dp420绝缘性、电子胶水
性能验证:
体积电阻率:1×10¹⁵Ω·cm(优于大部分工程塑料)
击穿电压:25kV/mm(满足PCB板绝缘需求)
关键词:dp420胶水弱点、使用禁忌
三大克星:
紫外线:长期暴晒导致黄变脆化。
强氧化剂:硝酸、双氧水会分解环氧树脂。
有机溶剂:二甲苯、乙酸乙酯会溶胀胶层。
扫一扫 免费提供技术指导
