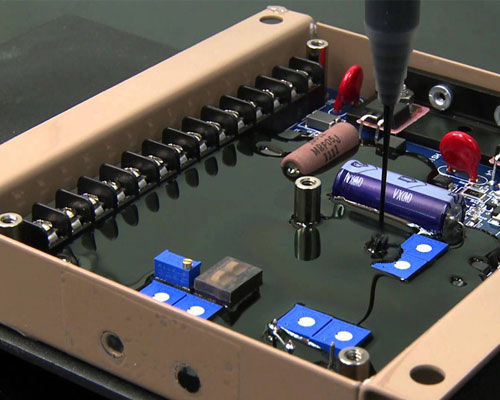

进口环氧树脂灌封胶用于，线路板的保护，起到防水防潮、防尘、绝缘、导热、保密、防腐蚀、耐高低温、防震的作用

一、进口环氧树脂灌封胶是一种双组份黑色阻燃导热环氧灌封胶，粘度低、流动性好、容易渗透进产品的间隙中;可常温或中温固化，固化速度适中;固化后无气泡、表面平整、有光泽、硬度高;固化物耐酸碱性能好，防潮防水防油防尘性能佳，耐湿热和大气老化;具有良好的绝缘、抗压、粘接强度高等电气及物理特性。

二、产品应用：

广泛用于电路模块、汽车电子模块、点火线圈、点火模块、电源模块、电子元器件、PCB板等的灌封保护及电子产品的保密。

一、灌封胶使用操作方法

1、本产品是双组份灌封胶，分A胶和B胶。AB胶都有填料，时间长不用，会有分层或者沉降，用时先把A胶B胶充分搅拌均匀。然后在按照1:1重量比例配比。

2、混合后的胶液尽量在短时间内使用完.环境温度越高固化越快.一般1个小时初部固化，完全固化后绝缘防水，导热。

3、选择容器时最好是圆柱体没有死角，容易搅拌均匀。搅拌时一定要搅拌到容器低部，这样上下胶才能充分均匀。

三、灌封胶的作用

灌封胶在未固化前属于液体状，具有流动性，胶液黏度根据产品的材质、性能、生产工艺的不同而有所区别。灌封胶完全固化后才能实现，它的使用价值，固化后可以起到防水防潮、防尘、绝缘、导热、保密、防腐蚀、耐温、防震的作用。

四、固化前后技术参数：

混合前物性(25℃，65%RH)

组分901 A901 B

颜 色黑色流体褐色液体

粘 度 (cps)250040

比 重 1.501.05

混合后物性(25℃，65%RH)

混合比例(重量比)A：B： = 100：20

颜 色黑色

混合后粘度(cps)800-1500

操作时间 (min)30～60

固化时间(25℃ h)4～8

固化时间 (60℃ h)2

固化7 d，25℃，65%RH

硬 度 ( Shore D )80

使用温度范围(℃)-50～130

导热系数(W/(m·K))0.8

诱电率 1Khz 3.75

诱电损失 1Khz0.02

抗压强度kg/mm2 24

弯曲强度 kg/mm211

耐电压(Kv/mm ) 18-21

冲击强度kg/mm28.5

体积电阻率(Ω·cm)1.15×1015

表面电阻(Ω·cm)1.0×1014

阻燃性能94-V0

五、使用方法

1. 要灌封的产品需要保持干燥、清洁;

2. 使用时请先检查A剂，观察是否有沉降，并将A剂充分搅拌均匀;

3. 按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合后需充分搅拌均匀，以避免固化不完全;

4. 搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用完已混合的胶液;

5. 灌注后，胶液会逐渐渗透到产品的缝隙中，必要时请进行二次灌胶;

6.固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面;

7.在大量使用前，请先小量试用，掌握产品的使用技巧，以免差错。

六、注意事项：

1. 本品在混合后会开始逐渐固化，其粘稠度会逐渐上升，并会放出部分热量;

2.混合在一起的胶量越多，其反应就越快，固化速度也会越快，并可能伴随放出大量的热量，请注意控制一次配胶的量，因为由于反应加快，其可使用的时间也会缩短，混合后的胶液尽量在短时间内使用完;

3.可使用时间：是指在25℃条件下，100g混合后的胶液的粘稠度增加一倍的时间，并非可操作时间之后, 胶液绝对不能使用;

4.有极少数人长时间接触胶液会产生轻度皮肤过敏，有轻度痒痛，建议使用时戴防护手套，粘到皮肤上请用丙酮或酒精擦去，并使用清洁剂清洗干净。

七、储存与包装：

1. 本品需在通风、阴凉、干燥处密封保存，保质期6个月，过期经试验合格，可继续使用;

2. 包装规格为主剂25kg/桶、固化剂5kg/桶;

3. 此类产品属于非危险品，可按一般化学品运输。
