清除环氧AB水晶胶气泡的方法主要包括：真空脱泡法、静置消泡法、加热降粘法、分层浇注法、表面热风/火焰处理法、针头刺破法、使用消泡剂（慎用）以及优化搅拌与点胶工艺。其中，真空脱泡是最彻底、最专业的除泡方式，适用于工业级和高精度DIY制作；静置+热风处理则适合家庭或小规模手工操作。

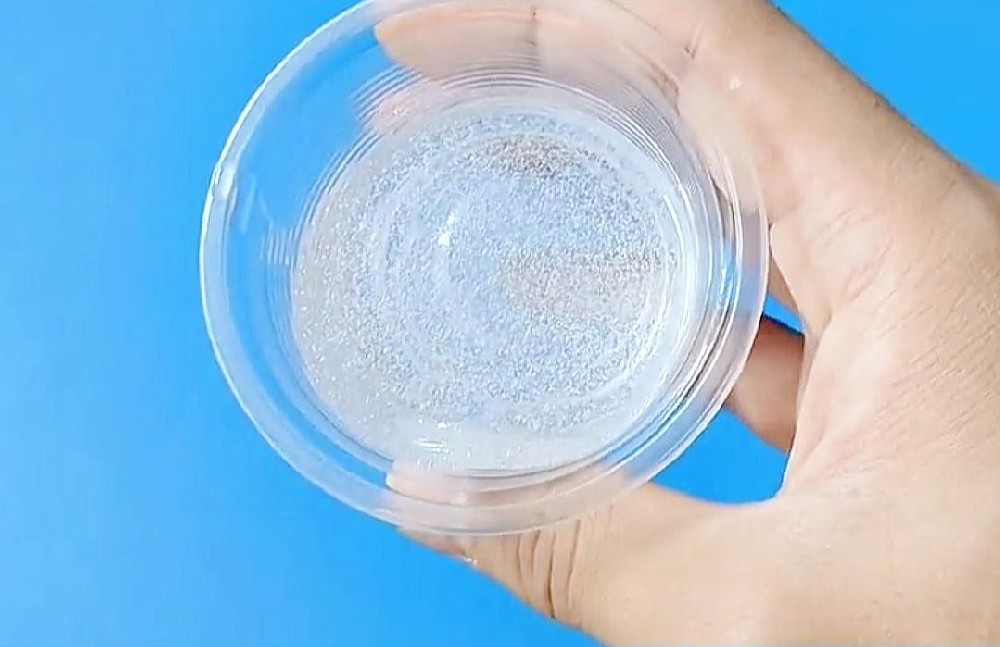

气泡是环氧水晶胶制作中最常见、最影响成品美观的问题。若不及时清除，固化后将形成永久性瑕疵，降低透明度与价值。本文将系统介绍8种实用有效的除泡方法，涵盖操作步骤、适用场景、注意事项及专业技巧，帮助您轻松实现“无泡如镜”的完美效果。
一、真空脱泡法（最推荐｜工业级首选）
原理：
利用真空负压环境，使胶体内气泡体积膨胀并加速上浮破裂。
适用场景：
高精度工艺品、标牌、电子封装
大批量生产或对透明度要求极高的项目
粘度较高的环氧胶（＞3000 mPa·s）
操作步骤：
将混合好的AB胶倒入脱泡专用容器（留出2/3空间防溢出）。
放入真空脱泡机，盖好密封盖。
启动抽真空，压力降至 -0.08 ~ -0.1 MPa。
维持3~5分钟，观察气泡大量上升并破裂。
缓慢泄压，取出胶体，立即点胶。
✅ 优势：除泡率＞95%，效率高，适合批量。 ⚠️ 注意：胶体可能膨胀溢出，容器需预留空间；泄压过快易产生新气泡。
二、静置消泡法（基础必备｜适合所有场景）
原理：
依靠重力让气泡自然上浮至表面破裂。
适用场景：
小批量手工制作
低粘度胶水（＜2000 mPa·s）
无真空设备时的基础处理
操作步骤：
AB胶混合搅拌后，立即倒入干净容器。
静置 5~15分钟（视粘度调整）。
用牙签或针头轻轻挑破表面残留大气泡。
再静置2~3分钟，确认无新气泡产生后点胶。
✅ 优势：零成本，操作简单。 ⚠️ 注意：高粘度胶或环境温度低时效果差；静置过久可能导致胶体初凝，影响流动性。
三、加热降粘法（辅助手段｜提升脱泡效率）
原理：
适当加热降低胶体粘度，加速气泡上浮。
适用场景：
冬季低温环境（＜20℃）
高粘度胶水
配合真空或静置法使用
操作步骤：
将A胶（树脂）在 40~50℃水浴 中预热10分钟（B胶不可加热）。
按比例混合搅拌（此时胶体温度约30~35℃）。
立即进行真空脱泡或静置消泡。
点胶后按正常工艺固化。
✅ 优势：显著提升气泡排出速度。 ⚠️ 注意：温度过高（＞60℃）会加速固化，缩短操作时间；B胶禁止加热。
四、分层浇注法（厚胶层必备｜防止深层气泡）
原理：
分次浇注，每次厚度≤3mm，避免气泡被困在胶层中部。
适用场景：
制作厚层水晶桌面、艺术画、地板胶
一次性浇注厚度＞5mm的项目
操作步骤：
第一层浇注2~3mm，静置或真空脱泡后点胶。
待表干（触指不粘，约1~2小时）后浇注第二层。
重复至达到目标厚度。
最后一层可配合热风处理表面气泡。
✅ 优势：有效避免“夹心气泡”，提升成品良率。 ⚠️ 注意：层间需清洁无尘，否则易产生分层或杂质。
五、表面热风/火焰处理法（快速补救｜适合表层小泡）
原理：
利用热能使胶体表面微熔，气泡受热膨胀破裂并自动流平。
适用场景：
点胶后、固化前的表面小气泡
无专业设备时的应急处理
手工DIY爱好者常用技巧
操作步骤：
点胶完成后5~10分钟内（胶体未凝胶）。
用热风枪低温档（或酒精灯）距表面15~20cm匀速扫过。
观察气泡迅速收缩消失，表面恢复平整。
避免长时间加热导致胶体发黄或起皱。
✅ 优势：操作简单，见效快。 ⚠️ 注意：距离过近或温度过高会烧焦胶面；仅适用于表层气泡。
六、针头刺破法（精准处理｜适合局部大气泡）
原理：
用细针物理刺破气泡，释放气体后胶体自动流平。
适用场景：
局部孤立大气泡（直径＞2mm）
热风处理无效的顽固气泡
模具边缘或角落的气泡
操作步骤：
用无菌针头或牙签尖端，垂直刺入气泡中心。
轻轻搅动1~2秒，让气体完全释放。
用刮刀或热风辅助流平表面。
若凹陷明显，可补少量胶水后热风抚平。
✅ 优势：精准高效，不影响周边区域。 ⚠️ 注意：操作需轻柔，避免划伤基材；仅适用于未固化胶体。
七、使用消泡剂（专业配方｜慎用）
原理：
添加微量有机硅或非硅消泡剂，降低表面张力，抑制气泡生成。
适用场景：
工业批量生产
配方型胶水（由厂家预混）
高速搅拌或自动化点胶工艺
操作步骤：
选择与环氧体系相容的消泡剂（如BYK-057、TEGO Foamex 810）。
按胶水总量的 0.1%~0.5% 添加至A胶中，预先分散均匀。
再与B胶混合搅拌。
后续按常规工艺操作。
✅ 优势：从源头抑制气泡，适合自动化产线。 ⚠️ 注意：过量使用会导致缩孔、鱼眼或透明度下降；非专业人士不建议自行添加。
八、优化搅拌与点胶工艺（预防为主｜根本解决）
1. 搅拌优化：
使用低速电动搅拌器（300~600 rpm），避免手动剧烈搅动。
搅拌时间3~5分钟即可，过长易带入空气。
容器选用宽口杯，搅拌棒沿壁缓慢画圈。
2. 点胶优化：
使用带针头的点胶瓶，控制出胶速度。
点胶高度距基材≤5mm，避免“高空坠胶”带入空气。
采用“蛇形”或“螺旋”路径点胶，减少胶体冲击产生气泡。
九、已固化气泡的补救方法
若气泡在固化后才发现，可尝试以下方法：
打磨+补胶法：
用600~2000目砂纸打磨气泡区域至平整。
清洁后点涂少量同型号水晶胶。
热风处理流平，二次固化。
钻孔填充法（仅限厚胶层）：
用微型钻头钻除气泡。
注入新胶，真空或热风辅助流平。
固化后整体抛光。
⚠️ 注意：补救效果有限，可能留有痕迹，建议以预防为主。
