环氧水晶胶起气泡的主要原因包括：搅拌时混入空气、环境湿度过高、固化温度变化过快、胶层过厚、基材未彻底干燥或清洁、以及操作不当（如未脱泡或点胶速度过快）。这些因素单独或共同作用，会导致气泡在胶体固化过程中无法排出，最终形成可见气泡，影响成品透明度与美观度。
要彻底解决气泡问题，必须从材料选择、环境控制、操作工艺、设备辅助四个方面系统优化。
一、环氧水晶胶起气泡的六大核心原因

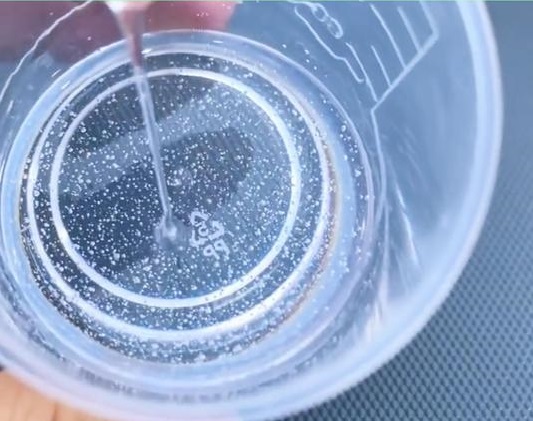

1. 搅拌过程混入空气（最常见原因）
环氧水晶胶为双组份体系（A胶+B胶），混合时需充分搅拌。若搅拌速度过快、时间过长或使用手动搅拌棒方式不当，极易将空气卷入胶体，形成微小气泡。
✅ 解决方案：
使用低速电动搅拌器（300~600 rpm），搅拌时间控制在3~5分钟。
搅拌时沿容器壁缓慢画圈，避免剧烈搅动。
搅拌后静置5~10分钟，让部分气泡自然上升破裂。
2. 环境湿度过高导致水汽反应
环氧树脂对水分极为敏感。当环境湿度＞70%时，空气中的水汽会与固化剂（B组分）发生副反应，产生二氧化碳气体，形成“化学气泡”。
✅ 解决方案：
控制施工环境湿度在50%以下（理想为40%~60%）。
使用除湿机或空调调节环境。
胶水开盖后尽快使用，避免长时间暴露在潮湿空气中。
3. 固化温度变化过快或梯度不合理
环氧水晶胶在固化过程中若升温过快（如直接放入高温烤箱），胶体表面迅速固化形成“硬壳”，内部气泡无法逸出，被“锁”在胶层中。
✅ 解决方案：
采用梯度升温固化法：
25℃静置30分钟（让气泡上浮）
40℃保温30分钟（缓慢固化）
60℃固化2~4小时（完全固化）
避免阳光直射或热风直吹。
4. 胶层过厚，气泡难以上浮排出
一次性浇注过厚（＞3mm）的环氧胶层，会使底部气泡在固化前无法上浮至表面，尤其在粘度较高的胶水中更易发生。
✅ 解决方案：
分层浇注：每层厚度控制在2~3mm，待表干后再浇下一层。
使用流动性更好的“低粘度水晶胶”（如威凯WK-CR系列）。
配合真空脱泡或加热降低粘度，帮助气泡排出。
5. 基材未彻底干燥或清洁
基材（如木材、纸张、布料、金属）若含有水分、油污或挥发性物质，在胶体覆盖后受热或固化反应时，会释放气体，形成“底材气泡”。
✅ 解决方案：
基材预先烘干（60℃×1小时）或自然晾干至含水率＜5%。
使用无水乙醇或异丙醇彻底清洁表面。
对多孔材料（如木头、水泥）可先涂刷一层“封孔底胶”封闭孔隙。
6. 操作不当：未脱泡、点胶过快、震动干扰
未使用真空脱泡设备，仅靠静置无法完全除泡。
点胶枪出胶速度过快，带入空气。
固化过程中移动或震动工作台，扰动胶体产生新气泡。
✅ 解决方案：
强烈推荐使用真空脱泡机：抽真空至-0.08~-0.1MPa，维持3~5分钟。
点胶时控制出胶速度，保持匀速缓慢。
固化期间保持工作台稳定，避免触碰或移动。
二、不同类型气泡的识别与处理
| 气泡类型 | 特征 | 产生原因 | 处理方法 |
|---|---|---|---|
| 表面小气泡 | 直径＜1mm，密集分布 | 搅拌带入空气 | 真空脱泡 + 静置消泡 |
| 底部大气泡 | 直径＞2mm，位于胶层底部 | 基材潮湿或未清洁 | 烘干基材 + 封孔处理 |
| 层间气泡 | 分层浇注时出现 | 上层胶未表干即浇注 | 严格控制每层固化时间 |
| 边缘气泡 | 沿模具或基材边缘分布 | 胶体未充分润湿基材 | 点胶前预热基材或使用润湿剂 |
| 固化后气泡 | 固化完成才显现 | 化学反应产气（湿气/杂质） | 控制环境湿度 + 使用高纯度胶水 |
三、预防气泡的五大工艺优化建议
1. 选用低粘度、高流动性水晶胶
如威凯科技WK-CR系列水晶胶，粘度控制在800~2000 mPa·s（25℃），气泡更易上浮排出。
2. 配备真空脱泡设备
真空脱泡是目前最有效、最彻底的除泡方式，尤其适用于工艺品、标牌、电子封装等高要求场景。
3. 控制施工环境
温度：20~25℃
湿度：40~60%
无尘、无风、无振动
4. 规范操作流程
A/B胶精确称量（误差＜2%）
搅拌→静置→脱泡→点胶→固化，流程标准化
固化期间禁止扰动
5. 使用辅助工具
点胶针头：选用细口径（0.5~1.0mm）控制流速
加热平台：轻微加热（30~40℃）降低胶体粘度
消泡剂（谨慎使用）：仅限专业配方，避免影响透明度
四、已产生气泡的补救方法
若固化后发现少量气泡，可根据情况采取以下补救措施：
1. 表面小气泡（未完全固化）
用热风枪（低温档）或酒精灯（保持距离）轻扫表面，使胶体软化，气泡破裂。
用牙签或针头轻轻刺破气泡，再用刮刀抹平。
2. 深层大气泡（已固化）
用钻头小心钻除气泡区域。
清洁后重新点胶修补，注意分层固化。
修补后整体打磨抛光，恢复平整度。
⚠️ 注意：补救操作可能影响整体透明度和美观度，建议以预防为主。
五、型号推荐与技术支持
选择高品质、稳定性好的环氧水晶胶是减少气泡的基础。威凯科技（WKGLUE®） 提供多种专业级水晶胶产品，如：
WK-1843AB 3:1：低粘度、高透明、易脱泡，适合标牌、饰品、工艺品。
WK-122AB 3:1：中粘度、抗黄变、耐UV，适合桌面、地板、艺术画。
WK-7633AB 3:1：高韧性、耐冲击，适合工业封装、电子保护。
所有产品均通过严格气泡控制测试，提供真空脱泡工艺指导、温湿度控制方案、操作视频教程等全套技术支持。
六、总结
环氧水晶胶起气泡并非不可避免，而是材料、环境、工艺、操作综合作用的结果。通过科学选胶、控制环境、规范操作、使用设备（如真空脱泡机），可将气泡率降至最低，甚至实现“零气泡”完美效果。
记住：90%的气泡问题，源于操作不当；99%的气泡问题，可通过工艺优化解决。
如您正在为水晶胶气泡问题困扰，欢迎联系威凯科技WKGLUE®获取免费样品与专业技术指导，助您轻松做出晶莹剔透、无瑕如镜的完美成品。
