在现代电力电子、变压器和电机制造领域，非晶合金材料和硅钢片作为核心磁性材料，广泛应用于高效能设备中。为了提升设备的整体性能、机械强度和稳定性，常常需要将这些材料进行有效粘接。其中，非晶合金材料属粘接与硅钢片粘接是当前工业应用中的关键技术之一。
非晶合金（又称“金属玻璃”）因其无定形结构而具有优异的软磁性能，如高磁导率、低铁损等，广泛用于高效节能变压器中。硅钢片则因其良好的磁导性和成本优势，在传统电机和变压器中占据主导地位。然而，由于这两种材料本身的物理特性差异较大，其粘接过程对胶黏剂的选择、工艺控制及粘接效果提出了更高的要求。
一、非晶合金材料与硅钢片的基本特性对比
| 特性 | 非晶合金材料 | 硅钢片 |
|---|---|---|
| 材料结构 | 无定型金属结构 | 晶体结构 |
| 密度 | 约7.2 g/cm³ | 约7.65 g/cm³ |
| 磁导率 | 极高 | 中等 |
| 铁损 | 极低（高频下优势明显） | 相对较高 |
| 表面状态 | 光滑且易氧化 | 通常有涂层或氧化层 |
| 机械强度 | 较脆 | 较强 |
| 成本 | 相对较高 | 成本较低 |
从上述对比可以看出，非晶合金材料虽然磁性能优越，但其表面活性高、脆性大，粘接时容易出现界面结合不良或内应力开裂的问题；而硅钢片表面常有绝缘涂层，影响胶水附着力，因此对粘接工艺提出了更高要求。
二、非晶合金材料属粘接与硅钢片粘接的应用背景
电力变压器行业
在配电变压器中，非晶合金铁芯因低空载损耗被广泛使用。
为提高机械强度和防震能力，需对非晶合金带材进行叠压并粘接固定。
同时，在某些复合结构变压器中，也需要实现非晶合金与硅钢片的混合粘接。

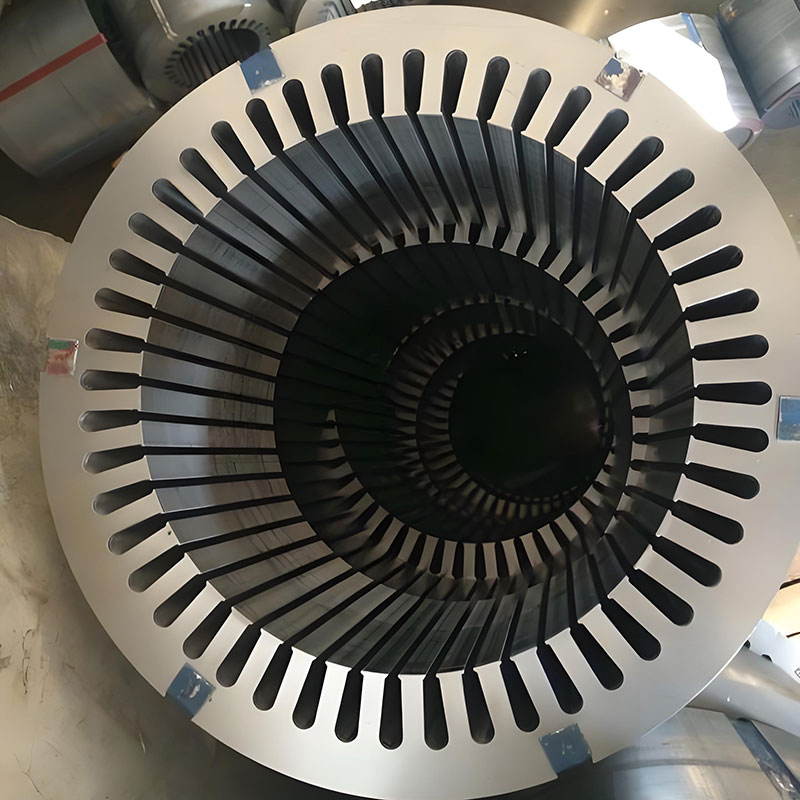

电机与电抗器制造
现代高效电机设计中，非晶合金用于减少涡流损耗。
在多段式电机结构中，非晶合金与硅钢片的粘接有助于实现模块化组装。
新能源汽车与储能系统
新能源汽车中的DC/DC变换器、车载充电机等部件对轻量化和效率要求极高。
非晶合金材料与硅钢片的合理搭配可实现性能优化，而粘接则是关键工艺环节。
智能电网与节能设备
智能电网设备中大量采用非晶合金变压器，粘接工艺直接影响设备寿命与运行稳定性。
三、适用于非晶合金与硅钢片粘接的胶水类型
选择合适的胶黏剂是确保粘接质量的关键。以下是目前主流的几种适用于非晶合金材料属粘接和硅钢片粘接的胶水类型：
1. 改性环氧树脂胶
优点：
粘接强度高，耐温性好（可达180℃）
耐化学腐蚀性强
可调节固化时间，适应不同工艺需求
缺点：
固化后较脆，不适合动态负载环境
对未处理的金属表面附着力一般
2. 单组分高温固化硅胶
优点：
柔韧性好，热膨胀系数接近金属
耐高温、耐老化性能优异
适合连续自动化点胶作业
缺点：
初期粘接力较弱
固化温度高（通常需150℃以上）
3. UV固化丙烯酸胶
优点：
固化速度快，适合流水线生产
透明性好，便于检测
缺点：
不适用于不透光区域
耐温性有限（一般低于100℃）
4. 结构胶（聚氨酯类）
优点：
柔韧性强，抗冲击性能好
适用于异种材料粘接
缺点：
耐温性较差
固化时间较长
四、粘接工艺流程详解
表面处理
非晶合金材料表面光滑且易氧化，建议采用等离子清洗、打磨或溶剂脱脂处理。
硅钢片表面若有绝缘涂层，应根据涂层类型决定是否去除或活化处理。
胶水选型与调配
根据粘接面积、厚度、固化条件选择合适的胶水类型。
双组分胶需严格按照比例混合，避免气泡产生。
涂布与贴合
使用自动点胶机或刮刀均匀涂布胶水。
控制涂布厚度，避免过厚导致流动性差或固化不良。
贴合时应施加适当压力，排除空气，增强界面接触。
固化工艺
按照胶水说明书设定固化温度与时间。
高温固化需注意温升速率，防止材料热应力损伤。
固化完成后应冷却至室温再进行后续操作。
质量检测
外观检查：确认无气泡、缺胶现象。
剪切强度测试：评估粘接强度是否达标。
热循环试验：模拟实际工况下的长期稳定性。
电气性能测试：如绝缘电阻、击穿电压等。
五、粘接后的性能要求与测试标准
| 测试项目 | 技术指标（示例） | 测试标准 |
|---|---|---|
| 剪切强度 | ≥15 MPa | ASTM D1002 |
| 剥离强度 | ≥4 kN/m | ASTM D903 |
| 绝缘电阻 | ≥1×10¹²Ω | IEC 60664-1 |
| 击穿电压 | ≥15 kV/mm | IEC 60243-1 |
| 热稳定性 | -40℃~+150℃，50次循环无开裂 | GB/T 7159 |
| 化学稳定性 | 耐机油、盐雾、湿热 | ISO 9227 / GB/T 1740 |
| 耐久性 | 10年以上使用寿命 | 实际运行数据统计 |
六、常见问题与解决方案
| 问题描述 | 可能原因 | 解决方案 |
|---|---|---|
| 粘接强度不足 | 表面未处理、胶水选型不当 | 加强表面处理，更换高强度胶 |
| 固化后出现裂纹 | 内应力过大、固化温度过高 | 优化固化曲线，选用柔性胶 |
| 气泡多 | 混合不均、涂布过快 | 控制搅拌速度，采用真空除泡 |
| 电气性能下降 | 胶水吸湿、杂质污染 | 选用密封包装产品，保持环境干燥 |
| 工艺复杂、效率低 | 手动操作多、自动化程度低 | 引入自动点胶系统，优化工艺流程 |
随着新能源、智能制造和高效节能设备的发展，非晶合金材料属粘接与硅钢片粘接技术正变得越来越重要。选择合适的胶黏剂、优化粘接工艺、严格执行质量控制，是实现高性能粘接的关键。未来，随着材料科学和自动化技术的进步，粘接工艺将进一步向智能化、绿色化方向发展。
如果您正在寻找适用于非晶合金与硅钢片粘接的高性能胶黏剂解决方案，欢迎联系我们的技术团队+V 13602678312，威凯科技将为您提供定制化的粘接材料与工艺支持。
