随着智慧城市和物联网技术的发展，智能水表已成为现代供水系统中不可或缺的一部分。相比传统机械式水表，智能水表集成了微电子、传感器、无线通信等模块，具备远程抄表、数据传输、漏损监测等功能。

然而，这些精密电子元件在户外或潮湿环境中长期运行，面临着湿气侵蚀、温度变化、震动冲击等多重挑战。为了确保其稳定性和使用寿命，灌封工艺成为关键环节之一。

第一部分：智能水表结构与灌封需求概述

一、智能水表的基本组成

一个典型的智能水表通常由以下几个核心部分组成：

其中，控制主板、通信模块和电池是整个系统中最敏感的部分，对环境的要求极高。

二、为何需要灌封？

• 防水防潮：防止雨水、地下水渗入造成短路

• 防震缓冲：减少运输和安装过程中的机械冲击

• 电气绝缘：提高电路安全等级，避免漏电风险

• 延长寿命：隔绝腐蚀性气体、灰尘，提升稳定性

• 增强密封性：满足IP68防护等级要求

因此，选择合适的灌封材料对于保障智能水表的长期可靠运行至关重要。

第二部分：智能水表灌封胶的核心要求（经验总结）

作为一名从事电子封装多年的工程师，我在多个智能水表项目中积累了丰富的实战经验。以下是我总结出的智能水表灌封胶必须满足的六大核心要求：

✅ 1. 防水防潮性能优异

智能水表常用于地下井、户外管道等高湿环境，因此灌封胶必须具备良好的疏水性和吸湿率低的特点。推荐使用硅胶或聚氨酯体系的产品，它们具有天然的防水优势。

🔹 实际案例： 在我参与的一个市政智能水表项目中，我们最初选用了一款环氧树脂胶，结果在雨季测试阶段出现了多起内部结露现象。后来更换为改性聚氨酯灌封胶后，问题彻底解决。

✅ 2. 良好的耐候性和化学稳定性

智能水表可能长期暴露在阳光、高温、低温、酸碱环境中，因此灌封胶必须具备：

• 宽温域适应能力（-40℃ ~ +100℃）

• 抗紫外线老化性能

• 耐油、耐盐雾、耐酸碱

建议优先考虑通过ISO 18173 或 ASTM G154标准测试的材料。

✅ 3. 电气绝缘性好

灌封胶需具备优良的介电性能，以防止电路间短路或击穿。一般要求：

• 体积电阻率 >1×10¹⁴ Ω·cm

• 击穿电压 >15 kV/mm

• 介电常数 <4

特别是在高压供电或高频通信模块中，这一点尤为重要。

✅ 4. 低收缩率与低CTE（热膨胀系数）

由于水表外壳与内部PCB材质不同，若灌封胶固化过程中产生较大内应力，容易导致：

• PCB板翘曲变形

• 元器件焊点开裂

• 密封失效

因此，推荐使用收缩率<2%、CTE<100 ppm/℃的材料。

🔹 技术提示： 可选用环氧改性硅胶或双组分聚氨酯胶，这类产品在固化时体积变化小，匹配性更好。

✅ 5. 施工工艺适配性强

智能水表的生产通常采用自动化产线作业，因此灌封胶必须满足以下工艺要求：

• 粘度适中（20,000~50,000 mPa·s）

• 混合比例准确（如1:1或2:1）

• 脱泡性能好

• 固化时间可控（常温4~8小时或加热加速）

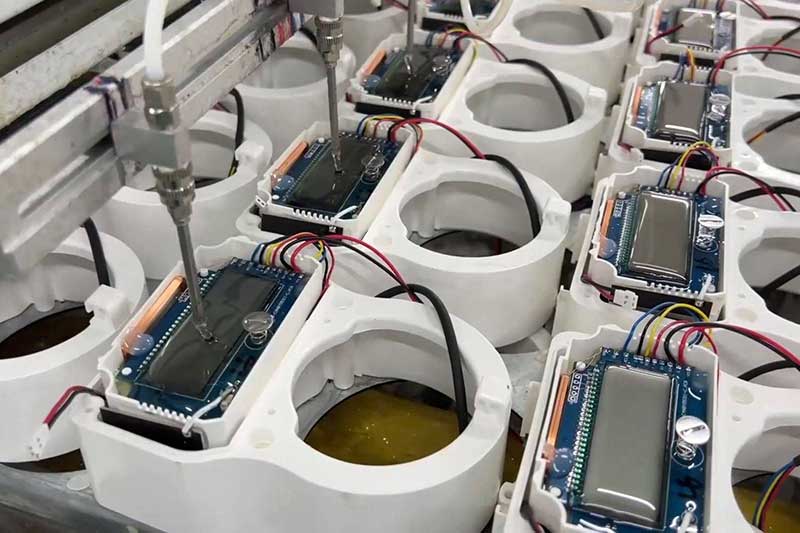

建议配合真空搅拌机和自动点胶设备使用，以提高效率与一致性。

✅ 6. 环保无毒，符合法规认证

由于智能水表可能接触饮用水系统，因此所用材料应通过：

• RoHS指令

• REACH法规

• 食品级安全认证（如FDA 21 CFR 175.300）

避免使用含有卤素、重金属或挥发性有机物的胶水，以防污染水源或影响人体健康。

第三部分：智能水表常用灌封材料对比分析

以下是目前市场上常见的三种主流灌封材料及其适用场景对比：

🔹 个人建议：

• 若预算有限且环境相对温和，可选环氧树脂胶

• 若追求长期稳定性与耐候性，首选硅胶或聚氨酯类材料

• 若涉及食品级或饮用水应用，务必选择通过相关认证的环保型产品

第四部分：实际操作经验分享

🧪 场景一：小型民用智能水表灌封

在一次社区供水改造项目中，我们为一款小型家用智能水表设计了灌封方案：

• 产品特点：体积小、功能简单、成本敏感

• 材料选择：经济型环氧树脂灌封胶（双组分）

• 施工方式：手工混合+半自动点胶

• 效果评估：初期表现良好，但在冬季极寒环境下出现少量开裂现象

💡 改进建议： 后续我们将其升级为低温柔韧性更强的聚氨酯胶，并在配方中添加了抗冻剂，成功解决了低温开裂问题。

🧪 场景二：工业级智能水表灌封

某大型水务公司采购了一批用于工业园区的智能水表，要求达到IP68防护等级，并能在恶劣环境下连续工作10年以上。

• 产品特点：尺寸较大、内置高精度传感器与通信模块

• 材料选择：进口硅胶（导热型）

• 施工方式：全自动点胶+真空脱泡+恒温固化

• 效果评估：性能稳定，通过多次高温高湿循环测试

💡 关键经验：

• 使用真空脱泡工艺显著提升了胶层致密性

• 选用导热型硅胶有助于热量散发，避免局部过热损坏电子元件

第五部分：常见问题与解决方案（FAQ）

Q1：灌封胶固化后为什么会开裂？

✅ A：主要原因包括：

• 材料收缩率过高

• 固化过程中温度波动大

• 胶体与基材CTE不匹配

• 固化时间不足即投入使用

👉 解决办法：

• 更换低收缩率、低CTE材料

• 优化固化条件，延长冷却时间

• 适当增加填充剂改善热膨胀特性

Q2：如何判断灌封胶是否完全固化？

✅ A：可通过以下几种方式判断：

• 手感法：表面不再粘手，内部无软芯

• 硬度测试：使用邵氏硬度计检测是否达标

• 拉伸试验：观察断裂伸长率是否正常

• 电气测试：测量绝缘电阻是否稳定

👉 建议： 使用红外光谱仪或热重分析仪进行专业检测，确保完全固化后再进入下道工序。

Q3：灌封后出现气泡怎么办？

✅ A：气泡产生的原因主要有：

• 混合不均匀

• 搅拌过程中带入空气

• 点胶路径不合理

• 胶体本身脱泡性能差

👉 应对措施：

• 使用真空搅拌设备

• 控制搅拌速度与方向

• 优化模具结构与注胶角度

• 选择自带消泡功能的胶水

Q4：是否可以回收拆解已灌封的水表？

✅ A：常规灌封胶一旦固化，基本属于永久性封装，难以拆卸。若需维护，建议：

• 在设计阶段预留可拆卸结构

• 使用可剥离涂层或半灌封工艺

• 选择低粘接型胶水，便于后期维修

智能水表作为智慧水务的重要终端设备，其稳定性和耐用性直接关系到整个系统的运行效率与维护成本。而灌封胶的选择与应用工艺，则是决定其可靠性的关键因素之一。结合我公司多年来的实践经验，威凯科技认为：“选对材料只是第一步，更重要的是理解材料的特性、掌握正确的施工方法，并根据具体应用场景不断优化工艺流程。”

希望这篇文章能为你在智能水表灌封胶选型与应用方面提供有价值的参考。如果你有更多关于材料选型、工艺调试或项目落地的问题，欢迎在线咨询交流！

看了本篇文章的用户还看了：

智能水表密封等级要求：从IP67到IP68

智能水表防潮处理方法
